補償導線KX-G-VV-2*2.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

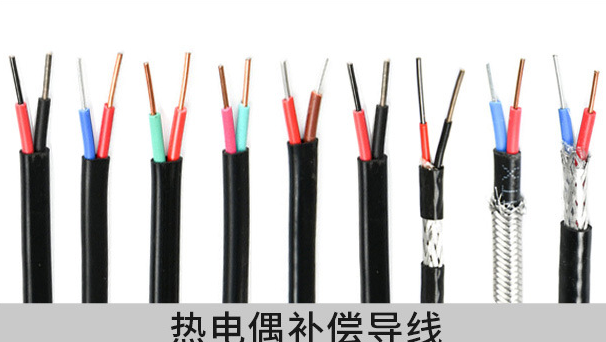

補償導線KX-G-VV-2*2.5
補償導線KX-G-VV-2*2.5是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種。
執行標準：補償導線KX-G-VV-2*2.5執行 GB/T4989-94 JB/T7495-94
補償導線KX-G-VV-2*2.5使用特性：
1、工作溫度：
耐熱用：Z高200℃和260℃兩種
一般用：Z高70℃和105℃兩種
2、Z低環境溫度：
氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃
聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃
3、允許彎曲半徑：
聚氯乙烯絕緣和護套非鎧裝線纜不小于電纜外徑的6倍
氟塑料絕緣和護套非鎧裝線纜不小于電纜外徑的10倍
鎧裝線纜不小于電纜外徑的12倍
產品型號名稱
型號 | 名稱 | |
KX-G-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用普通級K分度熱電偶用補償電纜 | |
KX-G-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用普通級K分度熱電偶用補償電纜 | |
KX-G-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用普通級K分度熱電偶用補償電纜 | |
KX-G-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用普通級K分度熱電偶用補償電纜 | |
IA-KX-G-VP3V | 聚氯乙烯絕緣對絞鋁塑復合膜雙層分屏蔽和單層總屏蔽聚氯乙烯護套一般用普通級K分度熱電偶用本安補償電纜 | |
KX-GS-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 | |
KX-GS-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 | |
KX-GS-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 | |
KX-GS-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 | |
IA-KX-S-VP3V | 聚氯乙烯絕緣對絞鋁塑復合膜雙層分屏蔽和單層總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用本安補償電纜 | |
KX-H-FF | 氟塑料絕緣對絞氟塑料護套普通級K分度熱電偶用高溫補償電纜 | |
KX-H-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 | |
KX-H-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 | |
KX-H-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套普通級K分度熱電偶用高溫補償電纜 | |
KX-HS-FF | 氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜 | |
KX-HS-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 | |
KX-HS-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 | |
KX-HS-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 | |
KX-H-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償電纜 | |
KX-H-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償電纜 | |
KX-H-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償電纜 | |
KX-H-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套普通級K分度熱電偶用高溫補償電纜 | |
KX-HS-FV105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 | |
KX-HS-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 | |
KX-HS-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽、總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 | |
KX-HS-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 | |
型號 | 線芯正負極 | 線芯正負顏色 | 配用熱電偶分度號 | ||
正極 | 負級 | 正極 | 負級 | ||
SC或RC | 銅 | 銅鎳 | 紅 | 綠 | S（鉑銠10-鉑） R（鉑銠13-鉑） |
KCA | 鐵 | 銅鎳 | 紅 | 藍 | K（鎳鉻-鎳硅） |
KCB | 銅 | 銅鎳 | 紅 | 藍 | |
KX | 鎳鉻 | 鎳硅 | 紅 | 黑 | |
EX | 鎳鉻10 | 銅鎳 | 紅 | 棕 | E（鎳鉻-銅鎳） |
JX | 鐵 | 銅鎳 | 紅 | 紫 | J（鐵-銅鎳） |
TX | 銅 | 銅鎳 | 紅 | 白 | T（銅-銅鎳） |
NC | 鐵 | 銅鎳 | 紅 | 灰 | N（鎳鉻硅-鎳硅） |
用 | 標志 | 允差等級 | 備注 | 護套顏色 | |||
普通級 | 精密級 | 普通級 | 精密級 | 本安型 | |||
一般用 | G | 無 | S | 舊標準中普通級用B表示 精密級用A表示 | 黑色 | 灰色 | 藍色 |
耐熱用 | H | 黑色 | ****** | 藍色 | |||
