產品描述

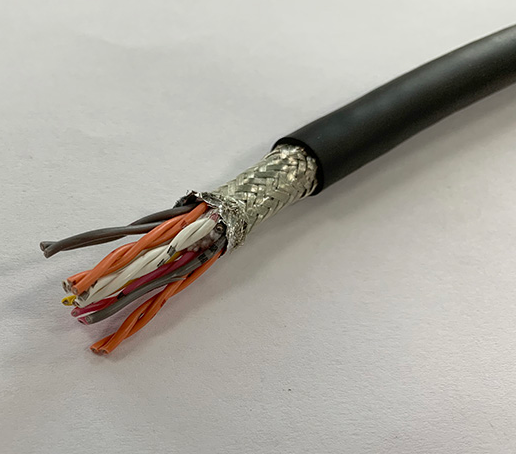

補償導線kx-ha-fpfp-3*2*1.0
補償導線kx-ha-fpfp-3*2*1.0具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標gb/t4989-94(等效采用iec584-3)的規定。
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二：產品執行標準
gb/t4989-94(等效采用iec584-3標準)
三：補償導線kx-ha-fpfp-3*2*1.0使用特性
1． 導體高工作溫度：耐熱級：聚全氟乙丙烯(f46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2．低環境溫度： 聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3．電纜允許彎曲半徑： 非鎧裝電纜小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜小為電纜外徑的12倍
氟塑料絕緣和護套小為電纜外徑的10倍
四：基本型號及名稱
kx-ga-vvp | 聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ga-vvrp | 聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ga-vpvp | 聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ga-vpvrp | 聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ga-yjvp | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ga-yjvrp | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ga-yjpvp | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-gayjpvrp | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ha-ffp | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ha-ffrp | 氟塑料烯絕緣和護套銅絲編織總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ha-fpfp | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ha-fpfrp | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ha-fvp | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ha-fvrp | 氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ha-fpvp | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ha-fpvrp | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ha-fgp | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ha-fgrp | 氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級k分度號熱電偶用補償軟電纜 |
kx-ha-fpgp | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償電纜 |
kx-ha-fpgrp | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級k分度號熱電偶用補償軟電纜 |
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如p2、p3
2阻燃型在型號前加zr，鎧裝電纜型號后加22，zr192為進口pfa材料，耐溫260℃
五：代號名稱和含義項目 | 代號 | 說明 |
阻燃特性 | zr | 分a、b、c級阻燃 |
系列代號 | /ia | 無(本安型) |
絕緣材料 | y | 聚乙烯 |
yj | 交聯聚乙烯 | |
yd | 低煙無鹵阻燃聚烯烴 | |
f | 聚全氟乙丙烯(f46)或可溶性聚四氟乙烯 | |
護套材料 | yd | 低煙無鹵阻燃聚烯烴 |
v | 聚氯乙烯 | |
f | 聚全氟乙丙烯(f46)或可溶性聚四氟乙烯 | |
g | 硅橡膠 | |
屏蔽材料 | p | 銅絲編織屏蔽 |
p2 | 銅帶繞包屏蔽 | |
p3 | 鋁塑復合帶繞包屏蔽 | |
導體結構 | a | 單股導體 |
b | 7股絞合導體 | |
r | 多股絞合導體 |
