硅橡膠扁電纜YGCB-3*4
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

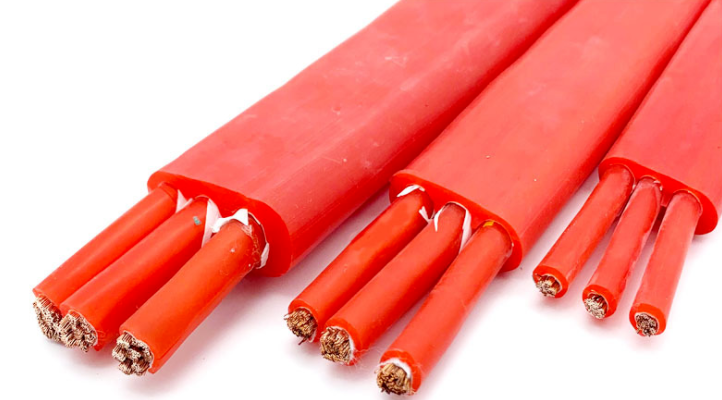

硅橡膠扁電纜YGCB-3*4
產品型號：YGCB
執行標準：企業標準.
產品特性：
1、額定電壓：450V/750V
2、工作溫度：-60～+200℃，***高使用溫度300℃
3、導 體：裸銅線或絞合鍍錫銅線
4、絕 緣：硅橡膠
5、護 套：硅橡膠
6、玻璃纖維編織
7、顏 色：紅/黃/蘭/白/黑/棕/綠等
特點/用途：
可在長期潮濕環境中使用，電性能及防水、防霉性能優越。 彎曲性能優良，***小彎曲半徑為電纜外徑16倍，可移動使用。使用于交流額定電壓300/500V及以下各種移動式電機、鋼鐵、航空、電廠、石化等高溫環境中使用。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
芯數×截面 （mm2） | 導體結構 根數/線徑 （mm） | 絕緣厚度 （mm） | 絕緣外徑 （mm） | 護套厚度 （mm） | 電線外徑（mm） | 20 ℃時導體直流電阻 （Ω/km） | ||
標稱 | 公差 | 銅芯 | 鍍錫絲 | |||||
3×4 | 56/0.30 | 0.8 | 4.3 | 1.8 | 16.5×7.9 | ±0.50 | 4.95 | 5.09 |
3×6 | 84/0.30 | 0.8 | 4.9 | 2.0 | 18.7×8.9 | ±0.50 | 3.30 | 3.39 |
3×10 | 84/0.40 | 1.0 | 6.6 | 2.5 | 24.8×11.6 | ±0.60 | 1.91 | 1.95 |
3×16 | 126/0.40 | 1.2 | 8.2 | 2.8 | 30.2×13.8 | ±0.80 | 1.21 | 1.24 |
3×25 | 196/0.40 | 1.4 | 10.1 | 3.0 | 36.3×16.1 | ±0.80 | 0.78 | 0.795 |
3×35 | 276/0.40 | 1.4 | 11.4 | 3.2 | 40.6×17.8 | ±1.0 | 0.554 | 0.565 |
3×50 | 396/0.40 | 1.6 | 13.9 | 3.5 | 48.7×20.9 | ±1.0 | 0.386 | 0.393 |
3×70 | 360/0.50 | 1.6 | 15.6 | 3.8 | 54.4×23.2 | ±1.0 | 0.272 | 0.277 |
3×95 | 475/0.50 | 1.8 | 18.1 | 4.0 | 62.3×26.1 | ±1.2 | 0.206 | 0.210 |
3×120 | 608/0.50 | 2.0 | 20.0 | 4.5 | 69×29 | ±1.5 | 0.161 | 0.164 |
3×150 | 756/0.50 | 2.2 | 22.4 | 4.8 | 76.8×32 | ±1.5 | 0.129 | 0.132 |
3×185 | 925/0.50 | 2.4 | 24.8 | 5.2 | 84.8×35.2 | ±2.0 | 0.106 | 0.108 |
3×240 | 1221/0.50 | 2.6 | 28.2 | 5.5 | 95.6×39.2 | ±2.0 | 0.0801 | 0.082 |
