產品描述

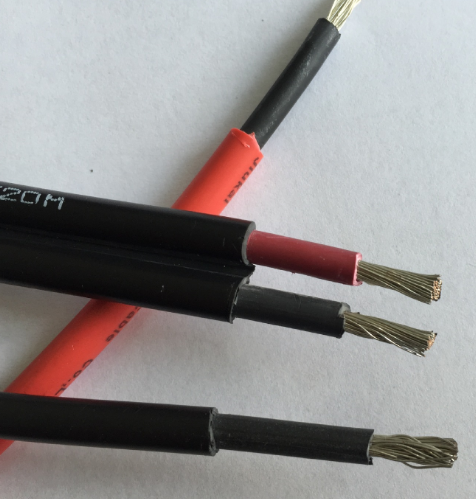

光伏發電系統用雙芯電纜GF-WDZEESR-2*4
產品說明:
光伏發電系統用雙芯可電纜GF-WDZEESR是一種用于太陽能發電系統中的特種線纜，主要適用于直流電壓端，發電設備的引出連接和組件間匯流連接，***高電壓DC1.8KV的光伏發電設備系統。其有耐氣候，耐寒，耐高溫，耐摩擦，耐紫外線和耐臭氧等特征，至少25年的使用壽命。
優質的無氧鍍錫銅導體保證了其優越的導電效果，經高能電子加速器輻射交聯后的高性能絕緣材料和護套材料起著******可靠的絕緣性能和機械性能。該產品為綠色產品, 有無鹵低煙、低鹵低煙特性，一旦發生火災事故, 火焰蔓延速度慢，煙霧濃度低，可見度高，有害氣體釋放量小，便于人員撤離，并有更多的時間處理火災。
產品名稱： | 光伏電纜 |
型號： | PV1-F |
應用標準： | 2 PfG 1169/08.2007 |
導體材料： | IEC 60228，5類絞合鍍錫銅絲 |
絕緣材料: | 輻照交聯低煙無鹵阻燃聚烯烴 |
護套材料: | 輻照交聯低煙無鹵阻燃聚烯烴 |
標稱截面: | 4mm2 |
載流量: | 55A |
芯數： | 2 |
導體結構： | 多股鍍錫銅絲 |
近似重量： | 65kg/km |
導體絞合外徑： | 2.50±0.1mm |
絕緣標稱厚度： | ＞0.5mm |
護套標稱厚度： | ＞0.5mm |
成品電線外徑： | 5.6±0.1mm |
導體電阻（20℃）： | ≤5.09Ω/km |
試驗電壓kV/min： | 6.5/5不擊穿 |
工作環境溫度℃： | -40~﹢90 |
導體***高溫度: | ﹢120℃ |
參考短路允許溫度： | 200℃5S |
環境溫度: | （-40~﹢90℃） |
額定電壓: | 0.6/1kV(AC) 1.8kV(DC) |
耐氣候性: | UV |
阻燃: | 單根垂直燃燒(IEC60811-2-1) |
耐日光測試 | ：HD605/A1 |
成品電纜耐臭氧測試： | EN50396 |
煙密度： | IEC61034，EN50268-2 |
鹵酸釋放量： | IEC670754-1 EN50267-2-1 |
光伏發電系統用雙芯可電纜GF-WDZEESR產品特性：
環境溫度：-40℃~90℃
***高線溫：125℃
短路時溫度：280℃
絕緣電阻：20℃時≥1014Ω㎝，90℃時≥1011Ω㎝
額定電壓：U0/U=600/1000V AC,1800V DC
測試電壓：6500V，50Hz/5min
阻燃測試：IEC60332-1，UL1581 V VV-1
雙垂直火焰測試：DIN EN 50265-2-1 UL1571 V VV-1
無鹵素材料、耐熱、耐寒、耐紫外線照射、耐臭氧、耐水解
