產品描述

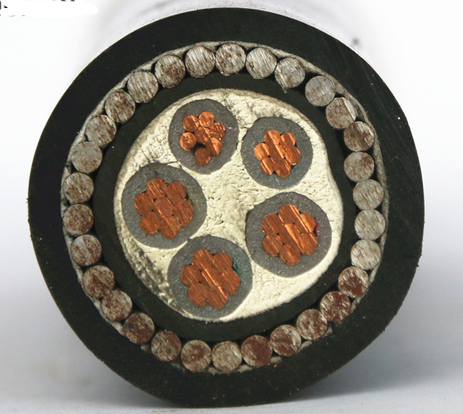

電力電纜YJV42 YJV43
電力電纜YJV42 YJV43用途
低壓聚乙烯絕緣電力電纜由緊壓銅或鋁導體、絕緣層及保護層等組成。交聯聚乙烯是利用硅烷溫水接枝交聯等方法，使聚乙烯分子由線型結構轉變成三維網狀結構，即把熱塑性的聚乙烯轉變?yōu)闊峁绦缘慕宦?lián)聚乙烯，從而大幅度地提高了它的機械性能、熱老化性能和耐環境應力能力，并保持了優良的電氣性能。
電纜設計符合國家標準GB/T12706-2002和國際電工委員會推薦的標準IEC60502的要求。交聯聚乙烯絕緣電纜的導體的正常運行溫度90℃，交聯聚乙烯電纜有僅電氣性能優良，具有工作溫度高，傳輸容量大，而且具有結構簡單、外徑小、重量輕、安裝使用方便，敷設落差不受限制等優點。廣泛應用于工礦企業和城市電網中。
電力電纜YJV42 YJV43使用要求
1、 敷設時的環境溫度不得低于0℃（低于0℃時，應預先加溫），電纜的落差不受限制。
2、 電纜的安裝時***小彎曲半徑規定如下：
無鎧裝單芯電纜：20D；
無鎧裝三芯電纜：15D；
有鎧裝單芯電纜：15D；
有鎧裝三芯電纜：12D；
（式中D為電纜實際外徑）。
3、 電纜的運行溫度：
聚氯乙烯護套不超過90℃；
聚乙烯護套不超過80℃。
4、 電纜導體的***高額定溫度為90℃，導體短路時（***長持續5S）溫度不超過250℃。
5、 一根或二根單芯電纜不允許敷設在鐵質管道中。
電纜的型號、名稱及用途
型號 | 名稱 | 敷設范圍 | |
銅芯 | 鋁芯 | ||
YJV | YJLV | 交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 敷設在室內、室外、管道、電纜溝及松散土壤中，可經受一定的敷設牽引，但不能承受機械外力作用的場合，單芯電纜不允許敷設在磁性管道中 |
YJY | YJLY | 交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
YJV22 | YJLV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 適用于埋地敷設，能承受一定機械外力作用，但不能承受大的拉力 |
YJV23 | YJLV23 | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
YJV32 | YJLV32 | 交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 | 適用于水中或高落差地區，能承受機械外力作用和相當?shù)睦?/span> |
YJV33 | YJLV33 | 交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 | |
YJV42 | YJLV42 | 交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 | 適用于水中或高落差地區，能承受機械外力作用和相當大的拉力 |
YJV43 | YJLV43 | 交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜 | |
電纜的選擇范圍
型號 | 標稱截面 | ||||
單芯 | 二芯 | 三芯 | 四芯 | 五芯 | |
YJV、YJLV、YJY、YJLY | 1.5~630 | 1.5~300 | 1.5~300 | 1.5~300 | 1.5~300 |
YJV22、YJLV22、YJV23、YJLV23 | — | — | 4~300 | 4~300 | 4~240 |
YJV32、YJLV32、YJLV33、YJLV33 | 10~630 | — | 4~300 | 4~300 | 4~240 |
YJV42、YJLV42、YJV43、YJLV43 | 10~630 | — | 4~300 | 4~300 | 4~240 |
注：四芯電纜可為四等芯截面或三大一小不等芯截面結構。
五芯電纜可為五等芯截面或三大二小、四大一小不等芯截面結構。
