產品描述

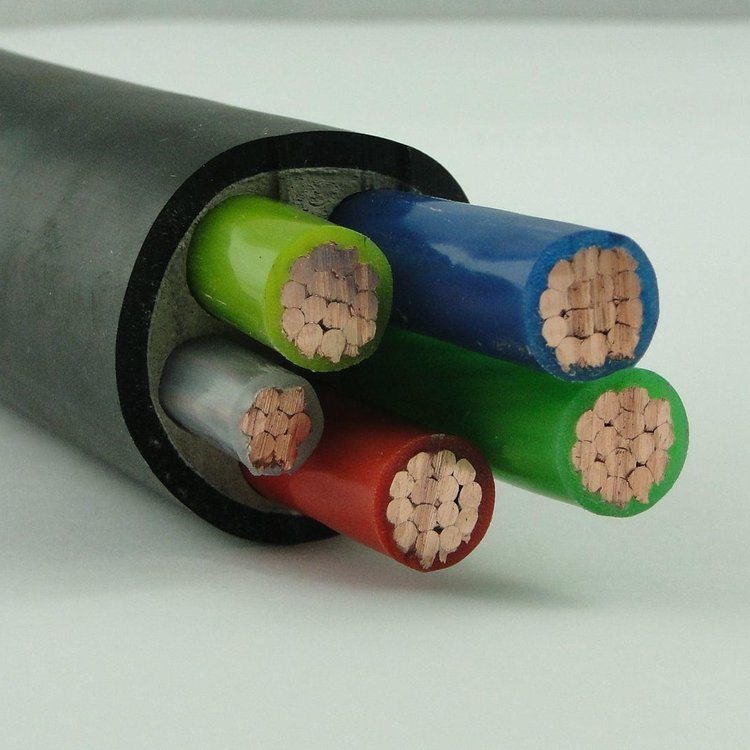

電力電纜FF46-5*25
一：產品特點及用途
電力電纜FF46-5*25適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
二：產品執行標準:電力電纜FF46-5*25執行企業標準.阻燃耐火特性試驗執行GB12666-90標準
三：電力電纜FF46-5*25使用特性
1． 交流額定電壓：U0/U 0.6/1KV
2． zui高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200
可溶性聚四氟乙烯(PFA)絕緣不超過260
3． zui低環境溫度：氟塑料絕緣和護套
固定敷設-40，非固定敷設-15
4． 電纜安裝敷設溫度應不低于0(氟塑料、硅橡膠和丁青護套電纜不低于-25)。
5． 電纜允許彎曲半徑：單芯電纜zui小為電纜外徑的15倍
多芯電纜zui小為電纜外徑的10倍
四：基本型號及名稱
表1
型號 | 產品名稱 | 正常使用溫度 |
FF46 | 氟塑料絕緣和護套電力電纜 | -60-200 |
FF46-22 | 氟塑料絕緣和護套鋼帶鎧裝電力電纜 | -60-200 |
FF46P | 氟塑料絕緣和護套銅編織屏蔽電力電纜 | -60-200 |
ZR-F46(FV) | 氟塑料絕緣阻燃聚氯乙烯護套電力電纜 | -40-105 |
ZR-F46-22(FV22) | 氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 | -40-105 |
ZR192-FF46 | PFA絕緣和護套電力電纜(進口原料) | -60-260 |
ZR192-FF46P | PFA絕緣和護套銅編織屏蔽電力電纜(進口原料) | -60-260 |
ZR192-FF46-22 | PFA絕緣和護套鋼帶鎧裝電力電纜(進口原料) | -60-260 |
YGC-F46(FG) | 氟塑料絕緣硅橡膠護套電力電纜 | -60-180 |
YGC-F46-22(FG22) | 氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜 | -60-180 |
YVF-F46 | 氟塑料絕緣阻燃丁青聚氯乙烯護套電力電纜 | -60-105 |
YVF-F46-22 | 氟塑料絕緣鋼帶鎧裝阻燃丁青聚氯乙烯護套電力電纜 | -60-105 |
備注：軟結構電纜在原型號中加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
代號 | 代號含義 |
系列代號 | 略 |
F(F46) | 聚全氟乙丙烯(F46) |
YVF | 丁青膠 |
G | 硅橡膠 |
192 | 進口PFA絕緣和護套 |
ZR(V) | 阻燃聚氯乙烯(分阻燃70、90、105三種) |
22 | 鋼帶鎧裝 |
32 | 細鋼絲鎧裝 |
銅編織屏蔽 | |
R | 多股絞合導體 |
六：主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。
2．20時絕緣電阻不小于500MΩ/KM，180時絕緣電阻不小于10MΩ/KM
3．成品電纜經受交流50HZ 3.5KV/5min電壓試驗不擊穿。
